1144A
4 Flutes corner radius end mill unequal flute spacing for roughing with tapered neck relief
Items: 256 | Diameters: 8 | Coatings: 1 | Front types: 1

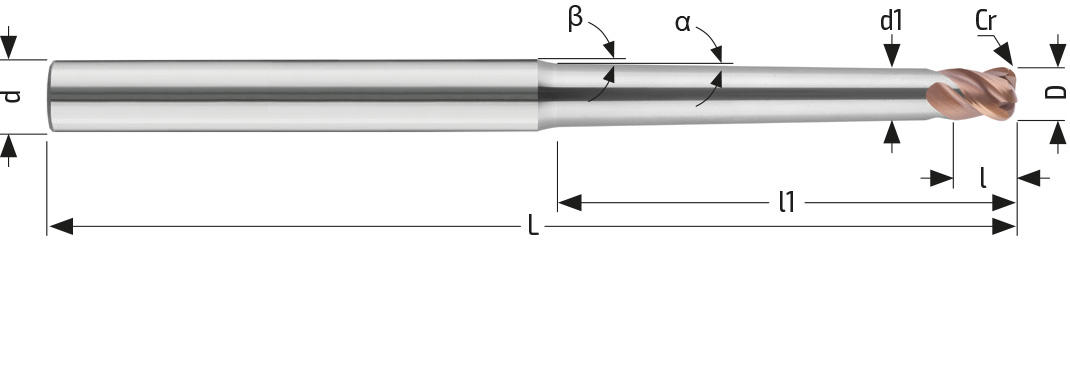

Diameter of cutting edge
Corner radius
Cutting length
Neck relief length
Neck angle
Overall length
Stock
Products :
| Dh6 | Cr/r | l | l1 | d1 | α | L | dh5 | ε 0,5° | ε 1,0° | ε 2,0° | ε 3,0° |
Coatings (Balinit®) |
Code | Stock | Order | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,00 | 0,20 | 1,00 | 14,0 | 0,95 | 0,4 | 78 | 6,00 | 14,26 | 14,89 | 16,34 | 18,10 | HMH - Tisaflex | F1144SH00100006 | |||
| 1,00 | 0,20 | 1,00 | 14,0 | 0,95 | 0,9 | 78 | 6,00 | 5,58 | 14,31 | 15,70 | 17,39 | HMH - Tisaflex | F1144SH00100007 | |||
| 1,00 | 0,20 | 1,00 | 14,0 | 0,95 | 1,4 | 78 | 6,00 | 3,03 | 6,57 | 15,06 | 16,68 | HMH - Tisaflex | F1144SH00100008 | |||
| 1,00 | 0,20 | 1,00 | 14,0 | 0,95 | 1,9 | 78 | 6,00 | 2,30 | 3,47 | 14,42 | 15,97 | HMH - Tisaflex | F1144SH00100009 | |||
| 1,00 | 0,20 | 1,00 | 15,0 | 0,95 | 0,4 | 78 | 6,00 | 15,27 | 15,95 | 17,49 | 19,38 | HMH - Tisaflex | F1144SH00100010 | |||
| 1,00 | 0,20 | 1,00 | 15,0 | 0,95 | 0,9 | 78 | 6,00 | 5,58 | 15,32 | 16,81 | 18,62 | HMH - Tisaflex | F1144SH00100011 | |||
| 1,00 | 0,20 | 1,00 | 15,0 | 0,95 | 1,4 | 78 | 6,00 | 3,03 | 6,57 | 15,85 | 17,12 | HMH - Tisaflex | F1144SH00100012 | |||
| 1,00 | 0,20 | 1,00 | 15,0 | 0,95 | 1,9 | 78 | 6,00 | 2,30 | 3,47 | 15,33 | 16,55 | HMH - Tisaflex | F1144SH00100013 | |||
| 1,00 | 0,20 | 1,00 | 16,0 | 0,95 | 0,4 | 78 | 6,00 | 16,28 | 17,00 | 18,65 | 20,67 | HMH - Tisaflex | F1144SH00100014 | |||
| 1,00 | 0,20 | 1,00 | 16,0 | 0,95 | 0,9 | 78 | 6,00 | 5,58 | 16,33 | 17,92 | 19,85 | HMH - Tisaflex | F1144SH00100015 | |||
| 1,00 | 0,20 | 1,00 | 16,0 | 0,95 | 1,4 | 78 | 6,00 | 3,03 | 6,57 | 17,18 | 19,03 | HMH - Tisaflex | F1144SH00100016 | |||
| 1,00 | 0,20 | 1,00 | 16,0 | 0,95 | 1,9 | 78 | 6,00 | 2,30 | 3,47 | 16,44 | 18,21 | HMH - Tisaflex | F1144SH00100017 | |||
| 1,00 | 0,20 | 1,00 | 18,0 | 0,95 | 0,4 | 78 | 6,00 | 18,30 | 19,11 | 20,97 | 23,23 | HMH - Tisaflex | F1144SH00100018 | |||
| 1,00 | 0,20 | 1,00 | 18,0 | 0,95 | 0,9 | 78 | 6,00 | 5,58 | 18,35 | 20,13 | 22,31 | HMH - Tisaflex | F1144SH00100019 | |||
| 1,00 | 0,20 | 1,00 | 18,0 | 0,95 | 1,4 | 78 | 6,00 | 3,03 | 6,57 | 19,30 | 21,38 | HMH - Tisaflex | F1144SH00100020 | |||
| 1,00 | 0,20 | 1,00 | 18,0 | 0,95 | 1,9 | 78 | 6,00 | 2,30 | 3,47 | 18,46 | 20,45 | HMH - Tisaflex | F1144SH00100021 | |||
| 1,00 | 0,20 | 1,00 | 20,0 | 0,95 | 0,4 | 78 | 6,00 | 20,31 | 21,21 | 23,28 | 25,80 | HMH - Tisaflex | F1144SH00100022 | |||
| 1,00 | 0,20 | 1,00 | 20,0 | 0,95 | 0,9 | 78 | 6,00 | 5,58 | 20,36 | 22,35 | 24,77 | HMH - Tisaflex | F1144SH00100023 | |||
| 1,00 | 0,20 | 1,00 | 20,0 | 0,95 | 1,4 | 78 | 6,00 | 3,03 | 6,57 | 21,41 | 23,73 | HMH - Tisaflex | F1144SH00100024 | |||
| 1,00 | 0,20 | 1,00 | 20,0 | 0,95 | 1,9 | 78 | 6,00 | 2,30 | 3,47 | 20,48 | 22,69 | HMH - Tisaflex | F1144SH00100025 | |||
| 1,00 | 0,20 | 1,00 | 22,0 | 0,95 | 0,4 | 78 | 6,00 | 22,33 | 23,32 | 25,60 | 28,37 | HMH - Tisaflex | F1144SH00100026 | |||
| 1,00 | 0,20 | 1,00 | 22,0 | 0,95 | 0,9 | 78 | 6,00 | 5,58 | 22,38 | 24,56 | 27,23 | HMH - Tisaflex | F1144SH00100027 | |||
| 1,00 | 0,20 | 1,00 | 22,0 | 0,95 | 1,4 | 78 | 6,00 | 3,03 | 6,57 | 23,53 | 26,08 | HMH - Tisaflex | F1144SH00100028 | |||
| 1,00 | 0,20 | 1,00 | 22,0 | 0,95 | 1,9 | 78 | 6,00 | 2,30 | 3,47 | 22,50 | 24,94 | HMH - Tisaflex | F1144SH00100029 | |||
| 1,00 | 0,20 | 1,00 | 24,0 | 0,95 | 0,4 | 78 | 6,00 | 24,35 | 25,43 | 27,91 | 30,94 | HMH - Tisaflex | F1144SH00100030 | |||
| 1,00 | 0,20 | 1,00 | 24,0 | 0,95 | 0,9 | 78 | 6,00 | 5,58 | 24,40 | 26,78 | 29,68 | HMH - Tisaflex | F1144SH00100031 | |||
| 1,00 | 0,20 | 1,00 | 24,0 | 0,95 | 1,4 | 78 | 6,00 | 3,03 | 6,57 | 25,65 | 28,43 | HMH - Tisaflex | F1144SH00100032 | |||
| 1,00 | 0,20 | 1,00 | 24,0 | 0,95 | 1,9 | 78 | 6,00 | 2,30 | 3,47 | 24,52 | 27,18 | HMH - Tisaflex | F1144SH00100033 | |||
| 1,00 | 0,20 | 1,00 | 25,0 | 0,95 | 0,4 | 78 | 6,00 | 25,36 | 26,48 | 29,07 | 32,22 | HMH - Tisaflex | F1144SH00100034 | |||
| 1,00 | 0,20 | 1,00 | 25,0 | 0,95 | 0,9 | 78 | 6,00 | 5,58 | 25,41 | 27,89 | 30,91 | HMH - Tisaflex | F1144SH00100035 | |||
| 1,00 | 0,20 | 1,00 | 25,0 | 0,95 | 1,4 | 78 | 6,00 | 3,03 | 6,57 | 26,71 | 29,60 | HMH - Tisaflex | F1144SH00100036 | |||
| 1,00 | 0,20 | 1,00 | 25,0 | 0,95 | 1,9 | 78 | 6,00 | 2,30 | 3,47 | 25,53 | 28,30 | HMH - Tisaflex | F1144SH00100037 | |||
| 1,00 | 0,20 | 1,00 | 28,0 | 0,95 | 0,4 | 78 | 6,00 | 28,38 | 29,64 | 32,54 | 36,07 | HMH - Tisaflex | F1144SH00100038 | |||
| 1,00 | 0,20 | 1,00 | 28,0 | 0,95 | 0,9 | 78 | 6,00 | 5,58 | 28,44 | 31,21 | 34,60 | HMH - Tisaflex | F1144SH00100039 | |||
| 1,00 | 0,20 | 1,00 | 28,0 | 0,95 | 1,4 | 78 | 6,00 | 3,03 | 6,57 | 29,89 | 33,13 | HMH - Tisaflex | F1144SH00100040 | |||
| 1,00 | 0,20 | 1,00 | 28,0 | 0,95 | 1,9 | 78 | 6,00 | 2,30 | 3,47 | 28,56 | 31,66 | HMH - Tisaflex | F1144SH00100041 | |||
| 1,00 | 0,20 | 1,00 | 30,0 | 0,95 | 0,4 | 78 | 6,00 | 30,40 | 31,75 | 34,85 | 38,64 | HMH - Tisaflex | F1144SH00100042 | |||
| 1,00 | 0,20 | 1,00 | 30,0 | 0,95 | 0,9 | 78 | 6,00 | 5,58 | 30,45 | 33,43 | 37,06 | HMH - Tisaflex | F1144SH00100043 | |||
| 1,00 | 0,20 | 1,00 | 30,0 | 0,95 | 1,4 | 78 | 6,00 | 3,03 | 6,57 | 32,00 | 35,48 | HMH - Tisaflex | F1144SH00100044 | |||
| 1,00 | 0,20 | 1,00 | 30,0 | 0,95 | 1,9 | 78 | 6,00 | 2,30 | 3,47 | 30,58 | 33,90 | HMH - Tisaflex | F1144SH00100045 | |||
| 1,00 | 0,20 | 1,00 | 32,0 | 0,95 | 0,4 | 78 | 6,00 | 32,42 | 33,86 | 37,17 | 41,21 | HMH - Tisaflex | F1144SH00100046 | |||
| 1,00 | 0,20 | 1,00 | 32,0 | 0,95 | 0,9 | 78 | 6,00 | 5,58 | 32,47 | 35,65 | 39,52 | HMH - Tisaflex | F1144SH00100047 | |||
| 1,00 | 0,20 | 1,00 | 32,0 | 0,95 | 1,4 | 78 | 6,00 | 3,03 | 6,57 | 34,12 | 37,83 | HMH - Tisaflex | F1144SH00100048 | |||
| 1,00 | 0,20 | 1,00 | 32,0 | 0,95 | 1,9 | 78 | 6,00 | 2,30 | 3,47 | 32,60 | 36,14 | HMH - Tisaflex | F1144SH00100049 | |||
| 1,00 | 0,20 | 1,00 | 35,0 | 0,95 | 0,4 | 78 | 6,00 | 35,44 | 37,02 | 40,64 | 45,06 | HMH - Tisaflex | F1144SH00100050 | |||
| 1,00 | 0,20 | 1,00 | 35,0 | 0,95 | 0,9 | 78 | 6,00 | 5,58 | 35,50 | 38,97 | 43,20 | HMH - Tisaflex | F1144SH00100051 | |||
| 1,00 | 0,20 | 1,00 | 35,0 | 0,95 | 1,4 | 78 | 6,00 | 3,03 | 6,57 | 37,30 | 41,35 | HMH - Tisaflex | F1144SH00100052 | |||
| 1,00 | 0,20 | 1,00 | 35,0 | 0,95 | 1,9 | 78 | 6,00 | 2,30 | 3,47 | 35,63 | 39,50 | HMH - Tisaflex | F1144SH00100053 | |||
| 1,00 | 0,20 | 1,00 | 40,0 | 0,95 | 0,4 | 78 | 6,00 | 40,49 | 42,29 | 46,43 | — | HMH - Tisaflex | F1144SH00100054 | |||
| 1,00 | 0,20 | 1,00 | 40,0 | 0,95 | 0,9 | 78 | 6,00 | 5,58 | 40,54 | 44,51 | — | HMH - Tisaflex | F1144SH00100055 |
