Diametro tagliente
Corner radius
Lunghezza tagliente
Lunghezza ribassamento
Lunghezza totale
Prodotti :

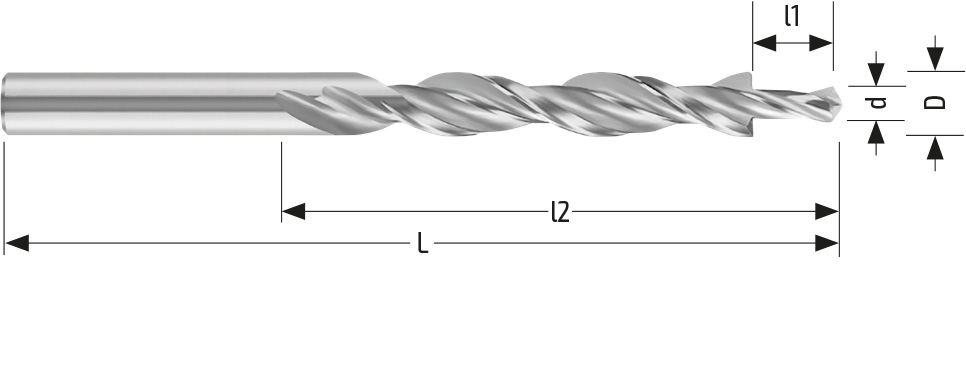

| dv | D h8 | d | L2 | L | α | d1 | l1 | Z | Rif. gambo |
Rivestimenti (Balinit®) |
Codice | Ordina | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3 | 5,90 | 5,90 | 52,0 | 88 | 180 | 3,2 | 6,0 | 2 | FORMA | Non Riv. | UTP301031 | ||
| M3 | 5,90 | 5,90 | 57,0 | 93 | 180 | 3,2 | 11,0 | 2 | FORMA | Non Riv. | UTP301032 | ||
| M3 | 6,00 | 6,00 | 57,0 | 93 | 180 | 3,4 | 9,0 | 2 | FORMA | Non Riv. | UTP301003 | ||
| M4 | 7,40 | 7,40 | 56,0 | 98 | 180 | 4,3 | 6,0 | 2 | FORMA | Non Riv. | UTP301041 | ||
| M4 | 7,40 | 7,40 | 63,0 | 105 | 180 | 4,3 | 13,0 | 2 | FORMA | Non Riv. | UTP301042 | ||
| M4 | 8,00 | 8,00 | 75,0 | 117 | 180 | 4,5 | 11,0 | 2 | FORMA | Non Riv. | UTP301004 | ||
| M5 | 9,40 | 9,40 | 65,0 | 110 | 180 | 5,3 | 6,0 | 2 | FORMA | Non Riv. | UTP301051 | ||
| M5 | 9,40 | 9,40 | 75,0 | 120 | 180 | 5,3 | 16,0 | 2 | FORMA | Non Riv. | UTP301052 | ||
| M5 | 10,00 | 10,00 | 87,0 | 133 | 180 | 5,5 | 13,0 | 2 | FORMA | Non Riv. | UTP301005 | ||
| M6 | 10,40 | 10,40 | 83,0 | 133 | 180 | 6,4 | 10,0 | 2 | FORMA | Non Riv. | UTP301061 | ||
| M6 | 10,40 | 10,40 | 83,0 | 133 | 180 | 6,4 | 20,0 | 2 | FORMA | Non Riv. | UTP301062 | ||
| M6 | 11,00 | 11,00 | 94,0 | 142 | 180 | 6,6 | 15,0 | 2 | FORMA | Non Riv. | UTP301006 | ||
| M8 | 13,50 | 13,50 | 100,0 | 160 | 180 | 8,4 | 13,0 | 2 | FORMA | Non Riv. | UTP301081 | ||
| M8 | 13,50 | 13,50 | 100,0 | 160 | 180 | 8,4 | 23,0 | 2 | FORMA | Non Riv. | UTP301082 | ||
| M8 | 15,00 | 13,50 | 114,0 | 169 | 180 | 8,6 | 19,0 | 2 | FORMA | Non Riv. | UTP301008 | ||
| M10 | 16,50 | 13,50 | 105,0 | 176 | 180 | 10,5 | 15,0 | 2 | FORMA | Non Riv. | UTP301101 | ||
| M10 | 16,50 | 13,50 | 115,0 | 186 | 180 | 10,5 | 25,0 | 2 | FORMA | Non Riv. | UTP301102 | ||
| M10 | 18,00 | 13,50 | 130,0 | 191 | 180 | 11,0 | 23,0 | 2 | FORMA | Non Riv. | UTP301010 |
