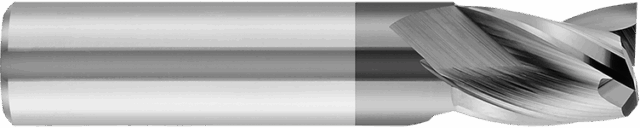

UNV / 108
Fresa 3 taglienti serie extra corta
Dettagli
| D | Diametro tagliente | 8,00 h10 | |
| d | Diametro gambo | 8,00 h6 | |
| L | Lunghezza totale | 63 | |
| l | Lunghezza tagliente | 16,00 | |
| Cr/r | Corner radius/Radius | 0,50 | |
| Z | Numero taglienti | 3 | |
| Rif. gambo | Norme riferimento gambo | HA | |
| Rivestimento | Non rivestito | HM0 | |
Materiali
P.0 Acciai a basso contenuto di Carbonio, Truciolo lungo (<120 HB)
P.1 Acciai a basso contenuto di Carbonio, Truciolo corto (<120 HB)
P.2 Acciai a medio e alto contenuto di Carbonio (<220 HB)
P.3 Acciai Legati, Acciai da Utensili (600-850 R N/mm²)
P.4 Acciai Legati, Acciai da Utensili (850-1400 R N/mm²)
K.1 GG Ghisa Grigia
K.2 GS Ghisa Sferoidale
K.3 GS Ghisa Sferoidale, Indurita
M.1 SS Acciai Inossidabili, Austenitici (130-200 HB)
M.2 SS Acciai Inossidabili, Austenitici, Induriti (150-230 HB)
N.4 Rame, Ottone, Leghe a base di Zinco
Parametri di lavoro
Selezionare una combinazione di lavorazione/materiale per visualizzare i parametri di lavoro correlati. Gli utenti esperti possono modificare il valore di Vc all'interno dell'intervallo di valori definito e i valori di Ap e Ae.
Lavorazione
Cava
Materiale Tabella materiali
P.0 Acciai a basso contenuto di Carbonio, Truciolo lungo (<120 HB)
Profondità di taglio assiale
Ap
Ap 4.00 mm
Profondità di taglio radiale
Ae
Ae 8.00 mm
Velocità di taglio (140/180)
Vc
Parametri
Vc
fz [mm]
n [rpm]
F [mm/min]
Ap [mm]
Ae [mm]
Q [cm³/min]
Note
Serie alternative
