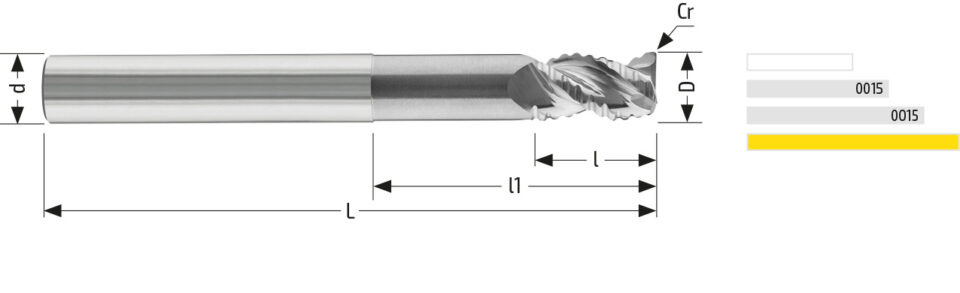

Dettagli
| D | Diametro tagliente | 20,00 | |
| d | Diametro gambo | 20,00 h5 | |
| L | Lunghezza totale | 150 | |
| l | Lunghezza tagliente | 30,00 | |
| l1 | Lunghezza ribassamento | 100,0 | |
| a | Profondità ribassamento | 0,20 | |
| Cr/r | Corner radius/Radius | 1,00 | |
| Z | Numero taglienti | 3 | |
| Rif. gambo | Norme riferimento gambo | HA | |
| Rivestimento | Non rivestito | HM0 | |
Materiali
N.1 Alluminio Puro
N.2 Leghe di Alluminio a basso contenuto di Si, Leghe di Magnesio, Si<12%
N.3 Leghe di Alluminio ad alto contenuto di Si, Si>12%
N.4 Rame, Ottone, Leghe a base di Zinco
O.1 Materiali Termoplastici e Termoindurenti
Parametri di lavoro
Selezionare una combinazione di lavorazione/materiale per visualizzare i parametri di lavoro correlati. Gli utenti esperti possono modificare il valore di Vc all'interno dell'intervallo di valori definito e i valori di Ap e Ae.
Lavorazione
Cava
Materiale Tabella materiali
N.1 Alluminio Puro
Profondità di taglio assiale
Ap
Ap 10.00 mm
Profondità di taglio radiale
Ae
Ae 20.00 mm
Velocità di taglio (200/400)
Vc
Parametri
Vc
fz [mm]
n [rpm]
F [mm/min]
Ap [mm]
Ae [mm]
Q [cm³/min]
Note
