1194

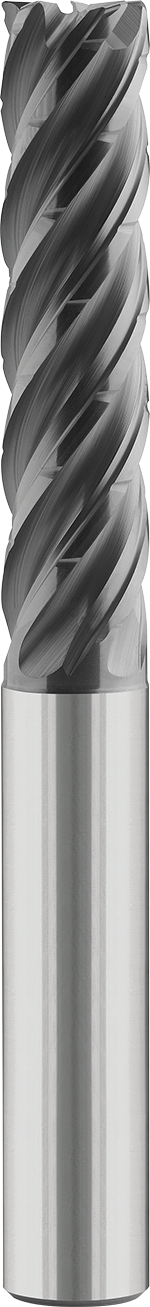

Fraise 5 dents torique 4xD avec division irregulière pour usinage trochoïdal
1194

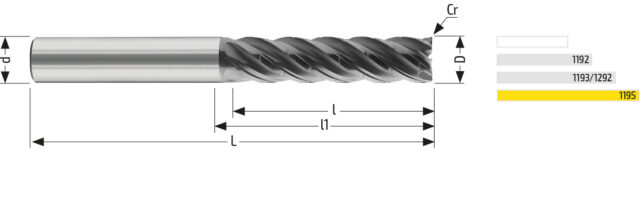

Diamètre partie coupante
Rayon de bec
Longueur utile
Longueur dégagement
Longueur totale
Produits :
| D h10 | d h5 | L | l | l1 | a | Cr/r | Z | Réf. queue |
Revêtements (Balinit®) |
Code | Commandez | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6,00 | 6,00 | 66 | 24,00 | 29,0 | 0,15 | 0,50 | 5 | HA | Alcrona | F11940G00600001 | ||
| 8,00 | 8,00 | 74 | 32,00 | 37,0 | 0,15 | 0,50 | 5 | HA | Alcrona | F11940G00800001 | ||
| 10,00 | 10,00 | 88 | 40,00 | 45,0 | 0,15 | 0,50 | 5 | HB | Alcrona | F11940G01000001 | ||
| 12,00 | 12,00 | 105 | 48,00 | 54,0 | 0,20 | 0,50 | 5 | HB | Alcrona | F11940G01200001 | ||
| 16,00 | 16,00 | 124 | 64,00 | 72,0 | 0,20 | 1,00 | 5 | HB | Alcrona | F11940G01600001 | ||
| 20,00 | 20,00 | 148 | 80,00 | 90,0 | 0,20 | 1,00 | 5 | HB | Alcrona | F11940G02000001 | ||
| 25,00 | 25,00 | 182 | 100,00 | 115,0 | 0,25 | 1,00 | 5 | HB | Alcrona | F11940G02500001 |
