00022

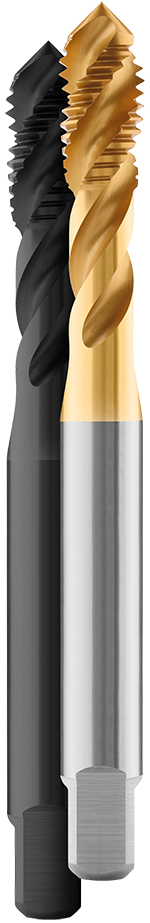

HSS-Maschinengewindebohrer für Grundgewinde. 40° Spirale
Artikel: 46 | Durchmesser : 23 | Beschichtungen: 2 | Frontal : 1
Produkte :
| dv | D | P | L | l | l1 | d | a | Z | Norm | Dpr |
Beschichtungen (Balinit®) |
Code | Bestellen | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | 2,00 | 0,40 | 45 | 6,00 | 12,0 | 2,80 | 2,10 | 3 | DIN 371 | 1,60 | VA - Vaporisiert | T00022V00200001 | ||
| M2,5 | 2,50 | 0,45 | 50 | 6,50 | 15,0 | 2,80 | 2,10 | 3 | DIN 371 | 2,05 | VA - Vaporisiert | T00022V00250001 | ||
| M3 | 3,00 | 0,50 | 56 | 7,00 | 15,0 | 3,50 | 2,70 | 3 | DIN 371 | 2,50 | VA - Vaporisiert | T00022V00300001 | ||
| M3,5 | 3,50 | 0,60 | 56 | 8,00 | 18,5 | 4,00 | 3,00 | 3 | DIN 371 | 2,90 | VA - Vaporisiert | T00022V00350001 | ||
| M4 | 4,00 | 0,70 | 63 | 8,50 | 21,0 | 4,50 | 3,40 | 3 | DIN 371 | 3,30 | VA - Vaporisiert | T00022V00400001 | ||
| M5 | 5,00 | 0,80 | 70 | 10,00 | 24,5 | 6,00 | 4,90 | 3 | DIN 371 | 4,20 | VA - Vaporisiert | T00022V00500001 | ||
| M6 | 6,00 | 1,00 | 80 | 12,00 | 29,0 | 6,00 | 4,90 | 3 | DIN 371 | 5,00 | VA - Vaporisiert | T00022V00600001 | ||
| M7 | 7,00 | 1,00 | 80 | 12,00 | 29,0 | 7,00 | 5,50 | 3 | DIN 371 | 6,00 | VA - Vaporisiert | T00022V00700001 | ||
| M8 | 8,00 | 1,25 | 90 | 15,00 | 33,0 | 8,00 | 6,20 | 3 | DIN 371 | 6,80 | VA - Vaporisiert | T00022V00800001 | ||
| M9 | 9,00 | 1,25 | 90 | 15,00 | 33,0 | 9,00 | 7,00 | 3 | DIN 371 | 7,80 | VA - Vaporisiert | T00022V00900001 | ||
| M10 | 10,00 | 1,50 | 100 | 17,50 | 38,0 | 10,00 | 8,00 | 3 | DIN 371 | 8,50 | VA - Vaporisiert | T00022V01000001 | ||
| M11 | 11,00 | 1,50 | 100 | 17,50 | — | 8,00 | 6,20 | 3 | DIN 376 | 9,50 | VA - Vaporisiert | T00022V01100001 | ||
| M12 | 12,00 | 1,75 | 110 | 18,00 | — | 9,00 | 7,00 | 4 | DIN 376 | 10,20 | VA - Vaporisiert | T00022V01200001 | ||
| M14 | 14,00 | 2,00 | 110 | 20,50 | — | 11,00 | 9,00 | 4 | DIN 376 | 12,00 | VA - Vaporisiert | T00022V01400001 | ||
| M16 | 16,00 | 2,00 | 110 | 20,50 | — | 12,00 | 9,00 | 4 | DIN 376 | 14,00 | VA - Vaporisiert | T00022V01600001 | ||
| M18 | 18,00 | 2,50 | 125 | 25,50 | — | 14,00 | 11,00 | 4 | DIN 376 | 15,50 | VA - Vaporisiert | T00022V01800001 | ||
| M20 | 20,00 | 2,50 | 140 | 29,50 | — | 16,00 | 12,00 | 4 | DIN 376 | 17,50 | VA - Vaporisiert | T00022V02000001 | ||
| M22 | 22,00 | 2,50 | 140 | 29,50 | — | 18,00 | 14,50 | 4 | DIN 376 | 19,50 | VA - Vaporisiert | T00022V02200001 | ||
| M24 | 24,00 | 3,00 | 160 | 35,50 | — | 18,00 | 14,50 | 4 | DIN 376 | 21,00 | VA - Vaporisiert | T00022V02400001 | ||
| M27 | 27,00 | 3,00 | 160 | 37,50 | — | 20,00 | 16,00 | 5 | DIN 376 | 24,00 | VA - Vaporisiert | T00022V02700001 | ||
| M30 | 30,00 | 3,50 | 180 | 42,00 | — | 22,00 | 18,00 | 5 | DIN 376 | 26,50 | VA - Vaporisiert | T00022V03000001 | ||
| M33 | 33,00 | 3,50 | 180 | 43,50 | — | 25,00 | 20,00 | 5 | DIN 376 | 29,50 | VA - Vaporisiert | T00022V03300001 | ||
| M36 | 36,00 | 4,00 | 200 | 47,00 | — | 28,00 | 22,00 | 5 | DIN 376 | 32,00 | VA - Vaporisiert | T00022V03600001 | ||
| M2 | 2,00 | 0,40 | 45 | 6,00 | 12,0 | 2,80 | 2,10 | 3 | DIN 371 | 1,60 | NIT | T00022T00200001 | ||
| M2,5 | 2,50 | 0,45 | 50 | 6,50 | 15,0 | 2,80 | 2,10 | 3 | DIN 371 | 2,05 | NIT | T00022T00250001 | ||
| M3 | 3,00 | 0,50 | 56 | 7,00 | 15,0 | 3,50 | 2,70 | 3 | DIN 371 | 2,50 | NIT | T00022T00300001 | ||
| M3,5 | 3,50 | 0,60 | 56 | 8,00 | 18,5 | 4,00 | 3,00 | 3 | DIN 371 | 2,90 | NIT | T00022T00350001 | ||
| M4 | 4,00 | 0,70 | 63 | 8,50 | 21,0 | 4,50 | 3,40 | 3 | DIN 371 | 3,30 | NIT | T00022T00400001 | ||
| M5 | 5,00 | 0,80 | 70 | 10,00 | 24,5 | 6,00 | 4,90 | 3 | DIN 371 | 4,20 | NIT | T00022T00500001 | ||
| M6 | 6,00 | 1,00 | 80 | 12,00 | 29,0 | 6,00 | 4,90 | 3 | DIN 371 | 5,00 | NIT | T00022T00600001 | ||
| M7 | 7,00 | 1,00 | 80 | 12,00 | 29,0 | 7,00 | 5,50 | 3 | DIN 371 | 6,00 | NIT | T00022T00700001 | ||
| M8 | 8,00 | 1,25 | 90 | 15,00 | 33,0 | 8,00 | 6,20 | 3 | DIN 371 | 6,80 | NIT | T00022T00800001 | ||
| M9 | 9,00 | 1,25 | 90 | 15,00 | 33,0 | 9,00 | 7,00 | 3 | DIN 371 | 7,80 | NIT | T00022T00900001 | ||
| M10 | 10,00 | 1,50 | 100 | 17,50 | 38,0 | 10,00 | 8,00 | 3 | DIN 371 | 8,50 | NIT | T00022T01000001 | ||
| M11 | 11,00 | 1,50 | 100 | 17,50 | — | 8,00 | 6,20 | 3 | DIN 376 | 9,50 | NIT | T00022T01100001 | ||
| M12 | 12,00 | 1,75 | 110 | 18,00 | — | 9,00 | 7,00 | 4 | DIN 376 | 10,20 | NIT | T00022T01200001 | ||
| M14 | 14,00 | 2,00 | 110 | 20,50 | — | 11,00 | 9,00 | 4 | DIN 376 | 12,00 | NIT | T00022T01400001 | ||
| M16 | 16,00 | 2,00 | 110 | 20,50 | — | 12,00 | 9,00 | 4 | DIN 376 | 14,00 | NIT | T00022T01600001 | ||
| M18 | 18,00 | 2,50 | 125 | 25,50 | — | 14,00 | 11,00 | 4 | DIN 376 | 15,50 | NIT | T00022T01800001 | ||
| M20 | 20,00 | 2,50 | 140 | 29,50 | — | 16,00 | 12,00 | 4 | DIN 376 | 17,50 | NIT | T00022T02000001 | ||
| M22 | 22,00 | 2,50 | 140 | 29,50 | — | 18,00 | 14,50 | 4 | DIN 376 | 19,50 | NIT | T00022T02200001 | ||
| M24 | 24,00 | 3,00 | 160 | 35,50 | — | 18,00 | 14,50 | 4 | DIN 376 | 21,00 | NIT | T00022T02400001 | ||
| M27 | 27,00 | 3,00 | 160 | 37,50 | — | 20,00 | 16,00 | 5 | DIN 376 | 24,00 | NIT | T00022T02700001 | ||
| M30 | 30,00 | 3,50 | 180 | 42,00 | — | 22,00 | 18,00 | 5 | DIN 376 | 26,50 | NIT | T00022T03000001 | ||
| M33 | 33,00 | 3,50 | 180 | 43,50 | — | 25,00 | 20,00 | 5 | DIN 376 | 29,50 | NIT | T00022T03300001 | ||
| M36 | 36,00 | 4,00 | 200 | 47,00 | — | 28,00 | 22,00 | 5 | DIN 376 | 32,00 | NIT | T00022T03600001 |
