Details

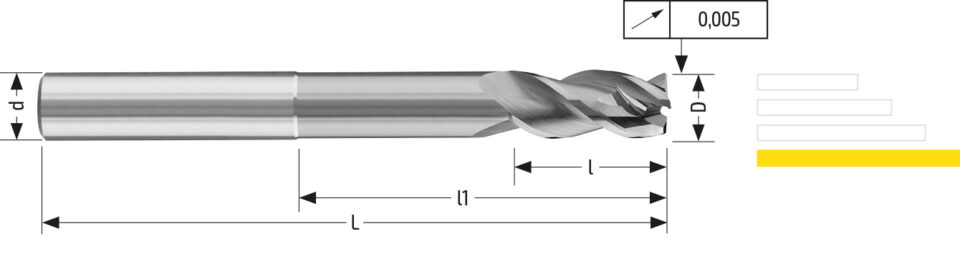

| D | Schneidkantendurchmesser | 10,00 h6 | |
| d | Schaftdurchmesser | 10,00 h6 | |
| L | Gesamtlänge | 104 | |
| l | Schneidkantenlänge | 22,00 | |
| l1 | Senklänge | 55,0 | |
| a | Senkungstiefe | 0,15 | |
| 45° | Chamfering | 0,20 | |
| Z | Anzahl Schneidkanten | 3 | |
| Schaftreferenz | Norm - Referenzschaft | HA | |
| Beschichtung | AluCon® | HMA | |
Werkstoffe
N.1 Reines Aluminium
N.2 Niedrig-Silizium-Aluminiumlegierungen, Magnesiumlegierungen, Si<12%
N.3 Hoch-Silizium-Aluminiumlegierungen, Si>12%
N.4 Kupfer, Messing, Zinkbasierte Legierungen
O.1 Thermoplastische und Duroplastische Materialien
Arbeitsparameter
Wählen Sie eine Bearbeitungs-/Materialkombination aus, um die relevanten Arbeitsparameter anzuzeigen. Erfahrene Benutzer können den Wert von Vc innerhalb des definierten Wertebereichs sowie die Werte von Ap und Ae ändern.
Bearbeitung
Nut
Werkstoffe Tabelle Werkstoffe
N.1 Reines Aluminium
Axiale Schnitttiefe
Ap
Ap 5.00 mm
Radiale Schnitttiefe
Ae
Ae 10.00 mm
Schnittgeschwindigkeit (200/400)
Vc
Parameter
Vc
fz [mm]
n [rpm]
F [mm/min]
Ap [mm]
Ae [mm]
Q [cm³/min]
Hinweise
