Details

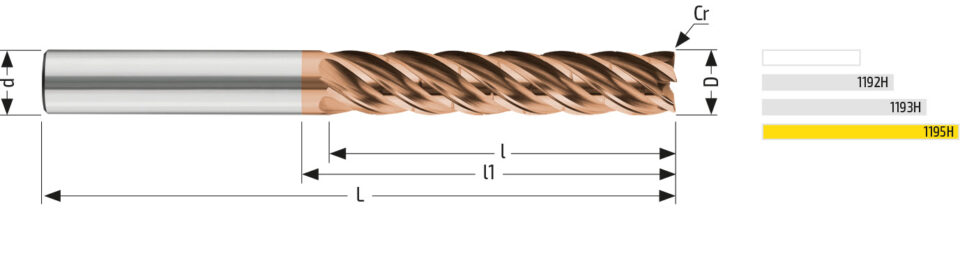

| D | Schneidkantendurchmesser | 10,00 h10 | |
| d | Schaftdurchmesser | 10,00 h5 | |
| L | Gesamtlänge | 100 | |
| l | Schneidkantenlänge | 50,00 | |
| l1 | Senklänge | 55,0 | |
| a | Senkungstiefe | 0,15 | |
| Cr/r | Eckradius/Radius | 0,50 | |
| Z | Anzahl Schneidkanten | 5 | |
| Schaftreferenz | Norm - Referenzschaft | HB | |
| Beschichtung | Balinit® Tisaflex | HMH | |
Werkstoffe
P.0 Niedrigkohlenstoffstähle, Lange Späne (<120 HB)
P.1 Niedrigkohlenstoffstähle, Kurze Späne (<120 HB)
P.2 Mittel- und Hochkohlenstoffstähle (<220 HB)
P.3 Legierte Stähle, Werkzeugstähle (600-850 R N/mm²)
P.4 Legierte Stähle, Werkzeugstähle (850-1400 R N/mm²)
P.5 Ferritische, Martensitische, PH SS Stähle (600-900 R N/mm²)
P.6 Ferritische, Martensitische, PH SS Stähle, Gehärtet (900-1350 R N/mm²)
M.1 SS Edelstahl, Austenitisch (130-200 HB)
M.2 SS Edelstahl, Austenitisch, Gehärtet (150-230 HB)
M.3 SS Duplex
N.4 Kupfer, Messing, Zinkbasierte Legierungen
S.1 HRSA, Fe-basierte Legierungen
S.2 HRSA, Co-basierte Legierungen
S.3 HRSA, Ni-basierte Legierungen
S.4 Titan und Titan-basierte Legierungen
H.1 Gehärtete Stähle (44-48 HRC)
H.2 Gehärtete Stähle (48-55 HRC)
Arbeitsparameter
Wählen Sie eine Bearbeitungs-/Materialkombination aus, um die relevanten Arbeitsparameter anzuzeigen. Erfahrene Benutzer können den Wert von Vc innerhalb des definierten Wertebereichs sowie die Werte von Ap und Ae ändern.
Bearbeitung
Konturschlichten
Werkstoffe Tabelle Werkstoffe
P.0 Niedrigkohlenstoffstähle, Lange Späne (<120 HB)
Axiale Schnitttiefe
Ap
Ap 25.00 mm
Radiale Schnitttiefe
Ae
Ae 0.10 mm
Schnittgeschwindigkeit (200/250)
Vc
Parameter
Vc
fz [mm]
n [rpm]
F [mm/min]
Ap [mm]
Ae [mm]
Q [cm³/min]
Hinweise
