UNV / 109
4 flute end mill extra short version

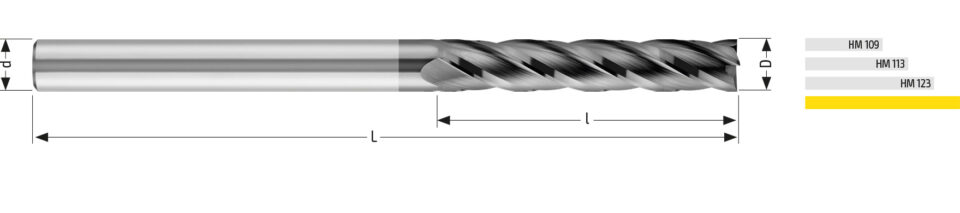

Детали
| D | Диаметр режущей части | 12,00 h10 | |
| d | Диаметр хвостовика | 12,00 h6 | |
| L | Общая длина | 160 | |
| l | Длина режущей части | 65,00 | |
| Z | Количество зубов | 4 | |
| Ссылка на вал | Стандарты хвостовика | HA | |
| Покрытие | HMG - Balinit® Alcrona | HMG | |
Материалы
P.0 Low Carbon Steels, Long Chip (<120 HB)
P.1 Low Carbon Steels, Short Chip (<120 HB)
P.2 Medium and High Carbon Steels (<220 HB)
P.3 Alloy Steels, Tool Steels (600-850 R N/mm²)
P.4 Alloy Steels, Tool Steels (850-1400 R N/mm²)
K.1 GG Grey Cast Iron
K.2 GS Ductile Cast Iron
K.3 GS Ductile Cast Iron, Hardened
M.1 SS Stainless Steels, Austenitic (130-200 HB)
M.2 SS Stainless Steels, Austenitic, Hardened (150-230 HB)
N.4 Copper, Brass, Zinc-based Alloys
Режимы работы
Выберите сочетание обработки / материала для просмотра соответствующих рабочих параметров. Опытные пользователи могут изменять значение Vc в пределах заданного диапазона значений, а также значения Ap и Ae.
обработки
Чистовая контурная обработка
Материал Таблица материалов
P.0 Low Carbon Steels, Long Chip (<120 HB)
Осевая глубина резания
Ap
Ap 30.00 mm
Радиальная глубина резания
Ae
Ae 0.12 mm
Скорость резания (200/250)
Vc
Параметры
Vc
fz [mm]
n [rpm]
F [mm/min]
Ap [mm]
Ae [mm]
Q [cm³/min]
Примечания
